PP-001 Учебно-тренировочный комплекс "Полоса препятствий"

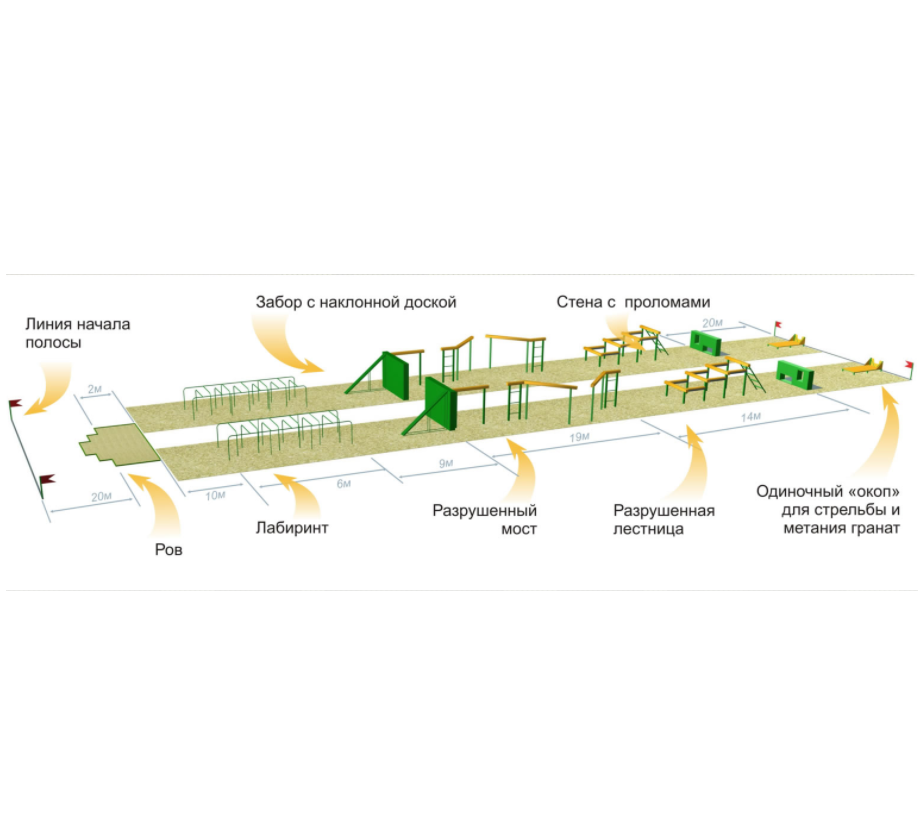

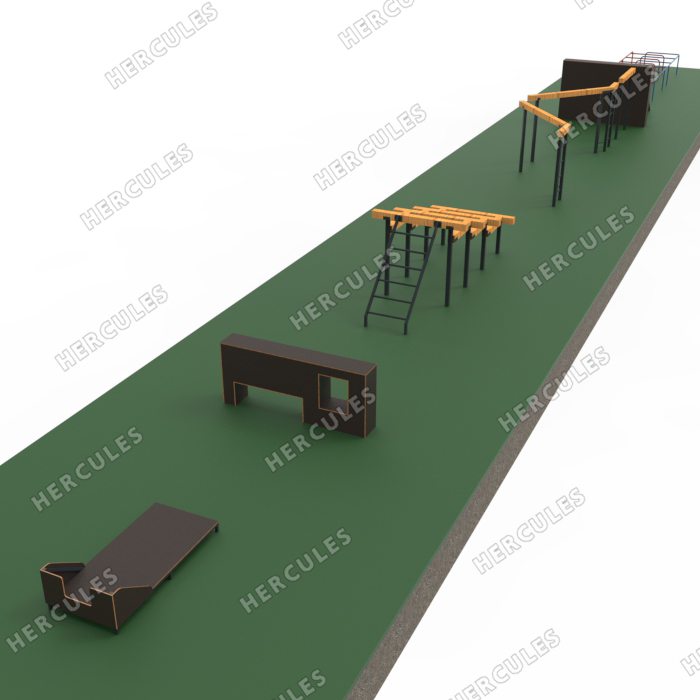

Учебно-тренировочный комплекс «Полоса препятствий» предназначен для проведения подготовки обучающихся основам военной службы.Комплекс представляет собой площадку с установленными элементами – препятствиями в соответствии с нормами, установленными «Наставлениями по физической подготовке и спорту в Вооруженных Силах Российской Федерации» (НФП-2001) и Распоряжения №129-р Первого заместителя руководителя Департамента образования г. Москвы от 20.09.2005.Ряд элементов УТК «Полоса препятствий» частично модифицирован в целях адаптации к условиям пришкольных территорий, особенностям процесса обучения и замены наиболее дорогостоящих и сложных в исполнении элементов.Комплекс включает в себя набор препятствий, монтируемых на подготовленную территорию.Возможна поставка и монтаж полосы препятствий в трех основных вариантах:
- двойное исполнение – полная комплектация, позволяет организовывать занятия в два потока, соревновательным методом;
Площадь, занимаемая полосой препятствий в двойном исполнении составляет – 1872 м2.
- одинарное исполнение, предусматривает комплектацию достаточную для организации занятий в один поток; Площадь, занимаемая полосой препятствий в одинарном исполнении составляет – 936 м2.
- одиночные элементы полосы препятствий, позволяют производить отработку техники преодоления отдельных препятствий. Металлокаркасы препятствий из прямоугольной профильной трубы с порошковой окраской, влагостойкая ламинированная фанера, брус хвойных пород с пропиткой. Поверхности стальных деталей, зачищены от заусенцев, не имеют трещин и вмятин. Острые кромки притуплены. Резьба в местах болтовых соединений соответствует ГОСТ 24705-81, ГОСТ 10549-80, ГОСТ 12414-66. В сварных соединениях отсутствуют непровары и прожоги. Швы соединений зачищены.

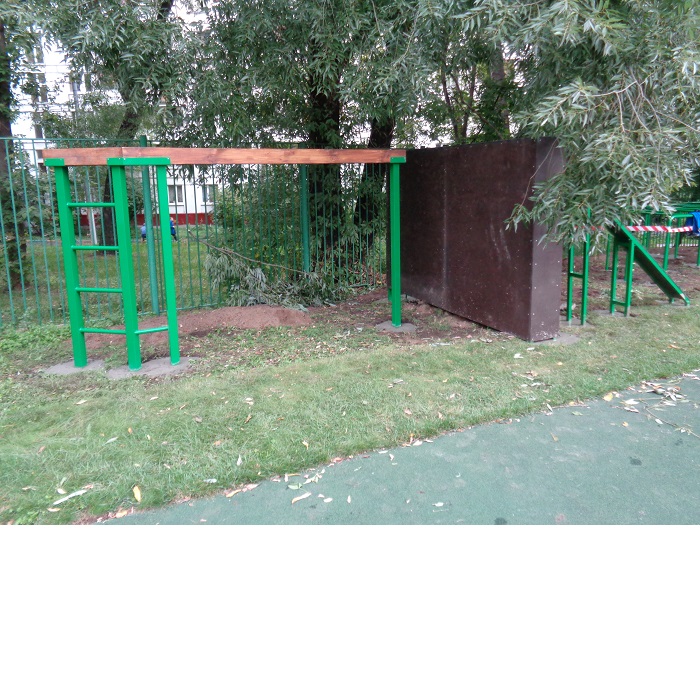

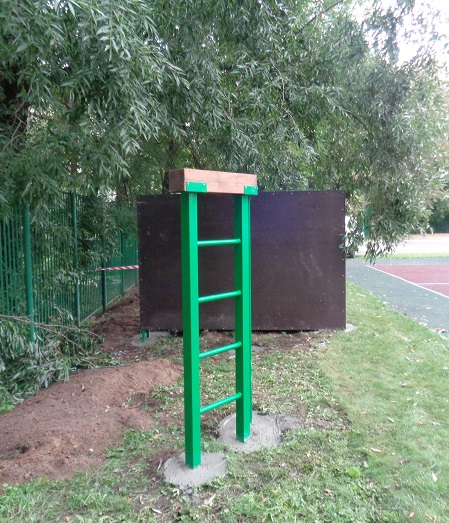

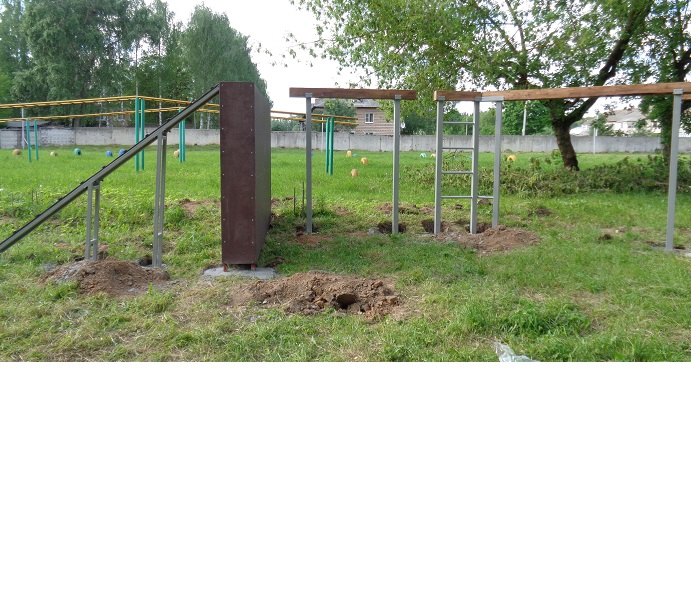

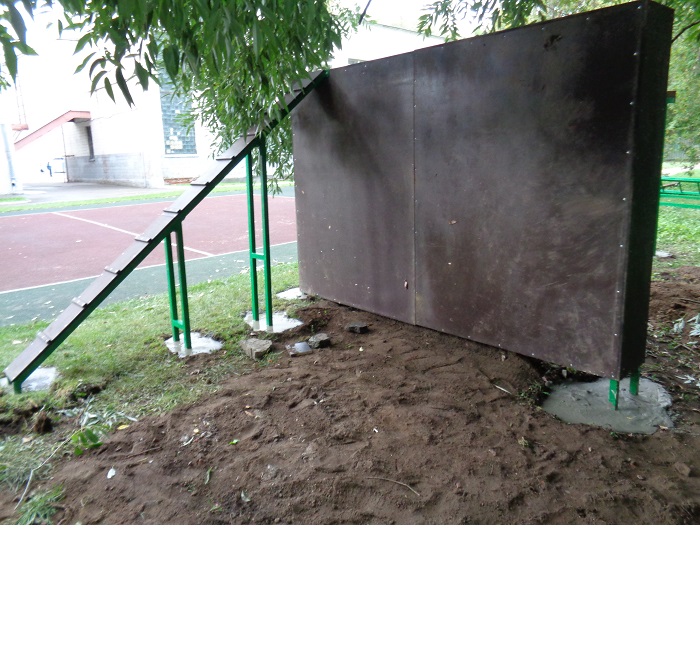

Наклонная доска в препятствии «Забор с наклонной доской» оборудована брусками для облегчения прохождения этого элемента.

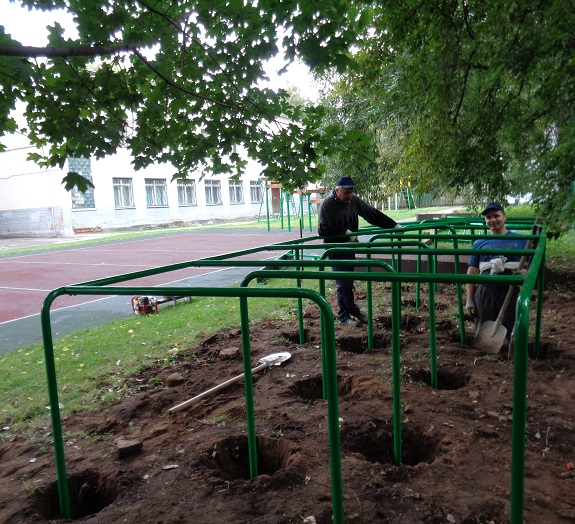

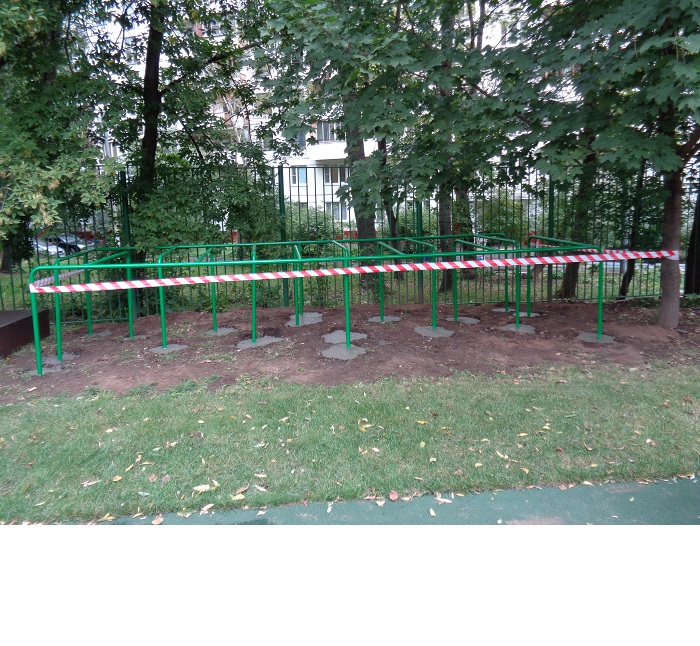

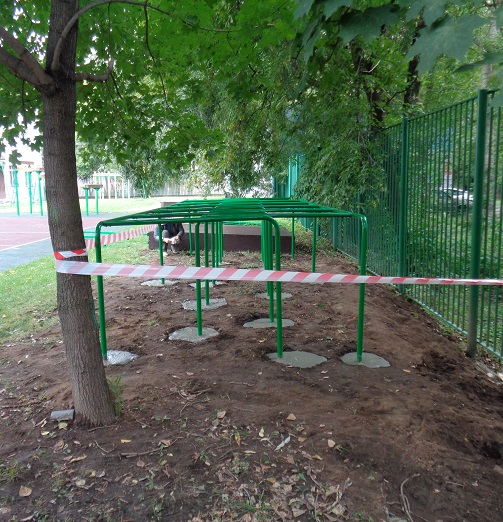

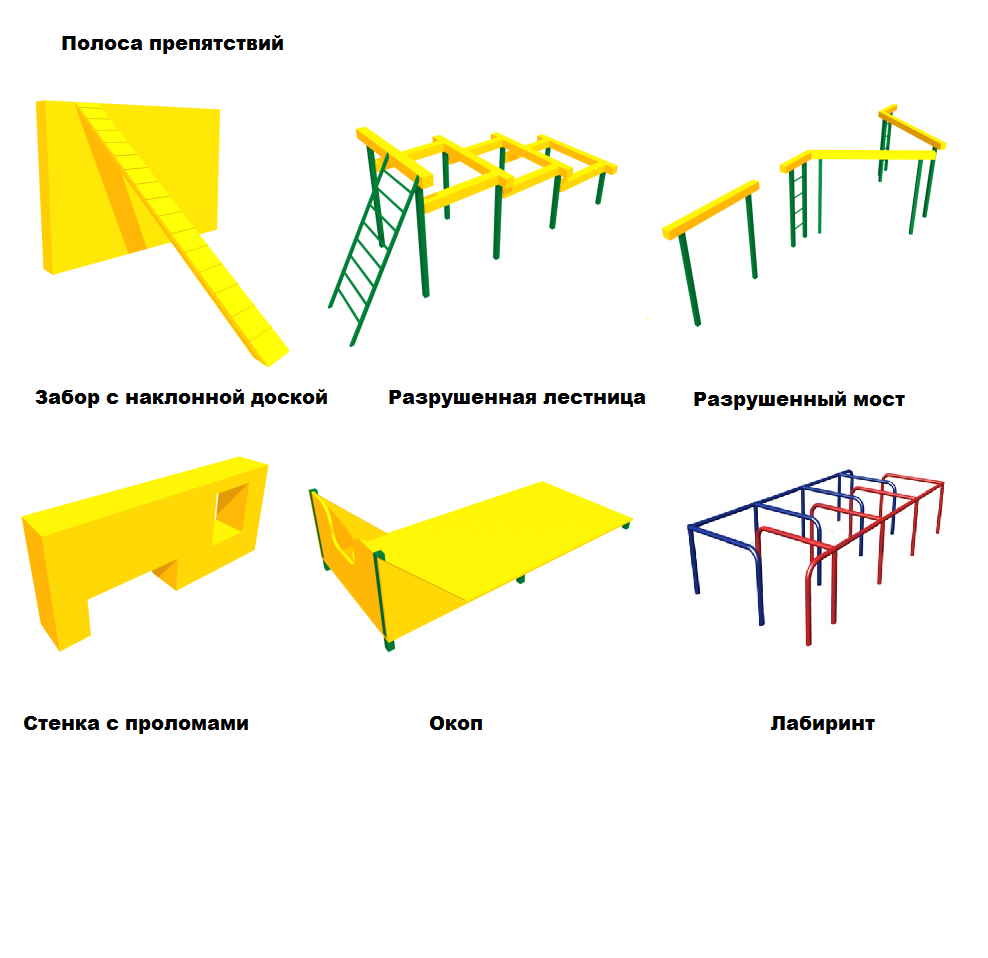

Препятствие "Лабиринт" 6000х2000х800 мм.

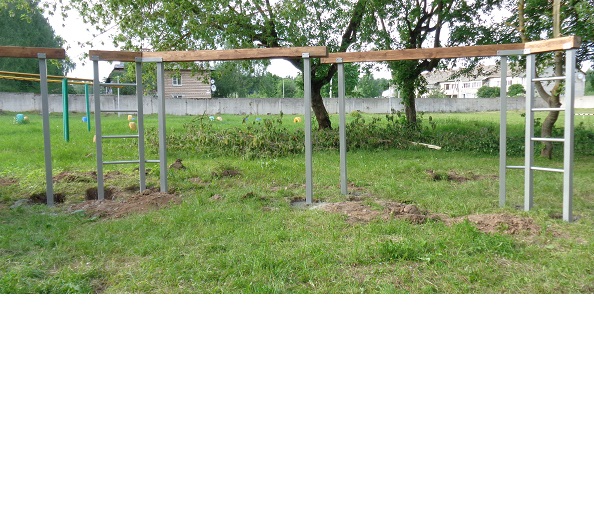

Препятствие "Разрушенный мост" высота 2000 мм; длинна отрезков 3,75+2м.

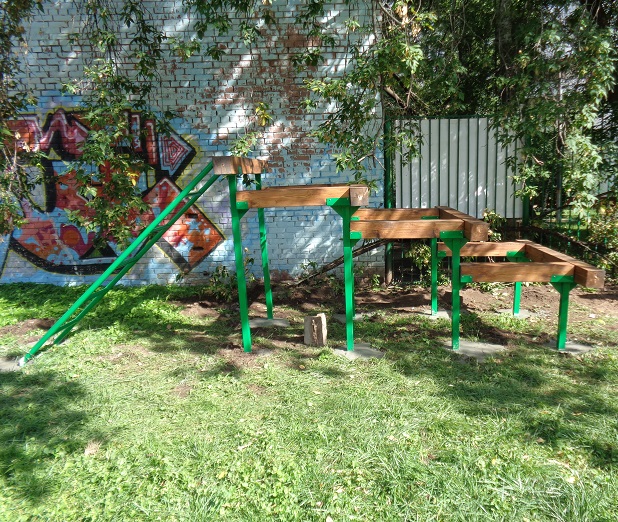

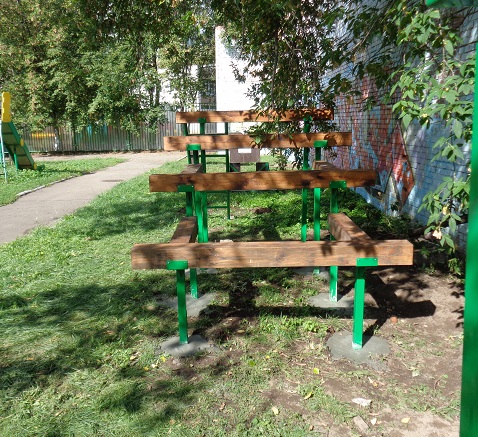

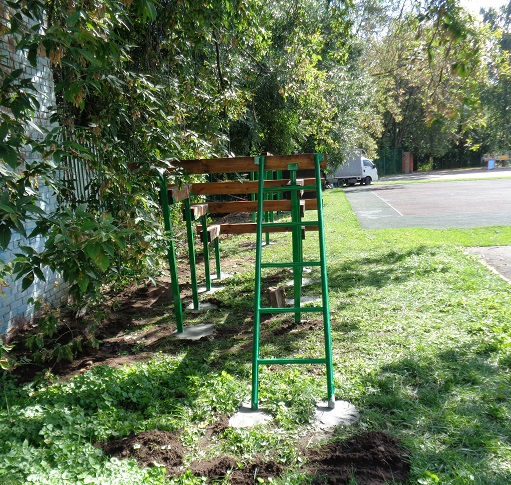

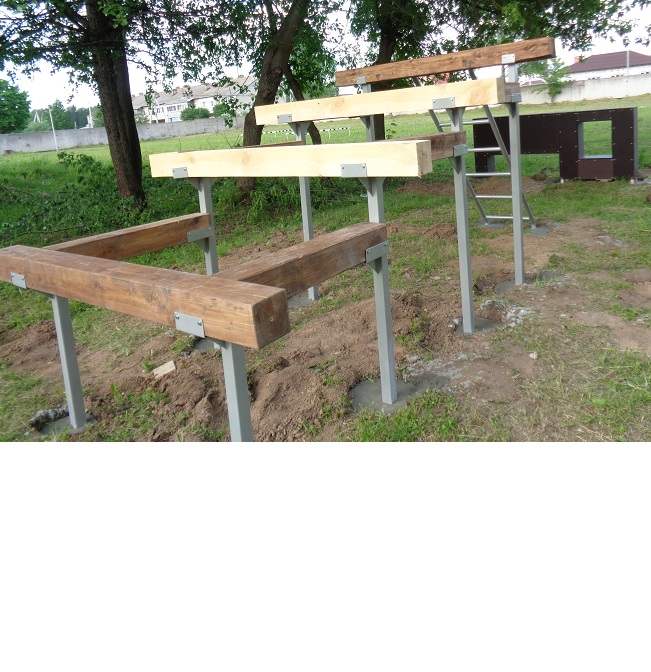

Препятствие "Разрушенная лестница" ширина 2000 мм; высота ступеней 0,9; 1,2; 1,5; 1,8 м.

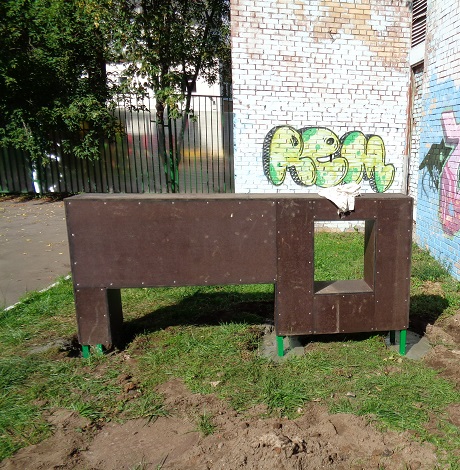

Препятствие "Стенка с двумя проломами" высота 1,1м; ширина 2,6; толщина 0,4 м + 2 проема.

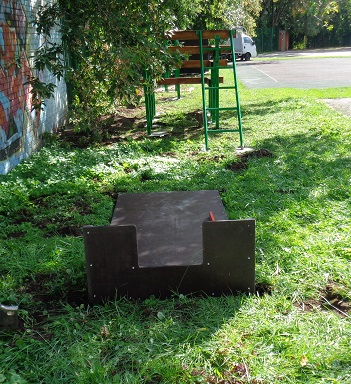

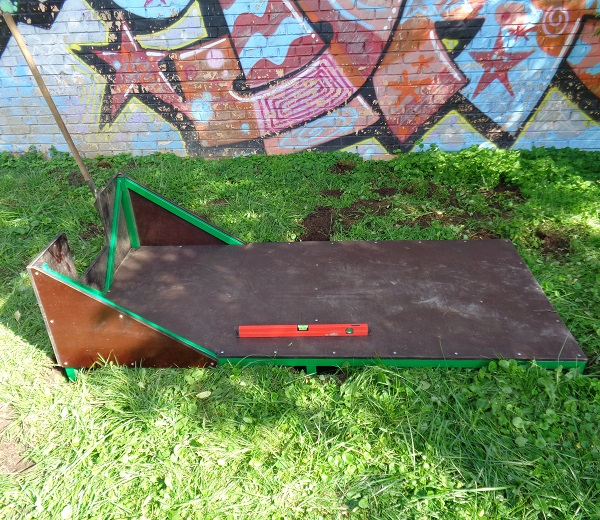

Одиночный окоп для стрельбы и метания гранат 2220х1020х600 мм.

Характеристики Лабиринт. Сборная конструкция должна состоять из четырех цельносварных металлических модулей. Размеры: 6м х 2м х 0,8.м; ширина прохода 0,5 м Материалы: стальная круглая труба диаметром 40 мм. Крепежные детали должны иметь защитное покрытие по ГОСТ 9.306. Покрытие: полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401 Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805.       Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10. Производство и упаковка продукции должны осуществляться  в соответствии с действующими  ГОСТ  и СНиП  Российской Федерации.   Забор  снаклонной доской Препятствие должно состоять из цельносварной рамы и снабжена поперечными упорами из бруса, создающими дополнительную опору для ступни и уменьшающими вероятность травматизма в результате соскальзывания при подъеме или спуске. Соединение каркасов обоих модулей между собой должно осуществляется на болтах в процессе установки. Размеры: высота 2м, длина доски 4 м, ширина доски - 0.25м. Материалы: сталь угловая равнополочная 63х5, 35х4 и труба профильная 30х30, 25х25 мм. Бока и верх модуля «Забор»: влагостойкая ламинированная фанера с сетчатым покрытием, уменьшающим вероятность скольжения. Поперечные упоры: брусок сухой, строганный, хвойных пород. Количество: 2 шт. Крепёж оцинкован и снабжен предохранительными колпачками. Покрытие: доска покрыта защитным составом. Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401. Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10. Разрушенный мост Элемент полосы препятствий должен состоять из нескольких модулей, собираемых в три независимые конструкции. Изделие представляет собой деревянный бум, закрепленный на высоте 2 м на стальных стойках и образующий ломаную линию с разрывами. Размеры: высота 2 м; длинна отрезков 3,75+2 м. Материалы: стальной профиль сечением 80х80, круглая труба диаметром 38 мм. Брус клееный хвойных пород 150х150. Крепёж оцинкован и снабжен предохранительными колпачками. Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805. Покрытие: Деревянные детали обработаны пропитками. Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствовать требованиям ГОСТ 9.401. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10. Разрушенная лестница Элемент полосы препятствий  должен состоять из нескольких модулей собираемых в одну конструкцию, помимо поперечных ступеней оборудована по краям дополнительными связующими бумами. Размеры: ширина 2 м; высота ступеней 0,9; 1,2; 1,5; 1,8 м. Материалы: стальной профиль сечением 60х60, 60х30, круглая труба диаметром 38 и 50 мм.Брус хвойных пород 150х150.Крепёж оцинкован и снабжен предохранительными колпачками. Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805. Покрытие: деревянные детали обработаны пропитками для наружных работ.  Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10. Производство и упаковка продукции должны осуществляться  в соответствии с действующими  ГОСТ  и СНиП  Российской Федерации. Стенка с двумя проломами Элемент полосы препятствий должен состоять из стального цельносварного каркаса обшитого влагостойкой фанерой. Размеры: высота 1,1м; ширина 2,6; толщина 0,4 м + 2 проема. Материалы: стальной профиль 25х25 и 40х25 мм. Влагостойкая ламинированная фанера с сетчатым покрытием (ГОСТ 3916.1-96). Крепёж оцинкован и снабжен предохранительными колпачками. Покрытие: деревянные элементы обработаны пропитками. Каркас - полимерно-порошковая краска. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10. Одиночный окоп для метания гранат Элемент полосы препятствий должен состоять из цельносварного каркаса, обшитого влагостойкой фанерой. Размеры: 2220х1020х600 мм. Материал: стальной профиль 30х30 мм. Влагостойкая ламинированная фанера с сетчатым покрытием ГОСТ 3916.1-96. Крепёж должен быть оцинкован и снабжен предохранительными колпачками. Торцевые отверстия труб закрыты пластиковыми заглушками. Покрытие: деревянные элементы обработаны протитками. Каркас - полимерно-порошковая краска. Покрытия устойчивы к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1. Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

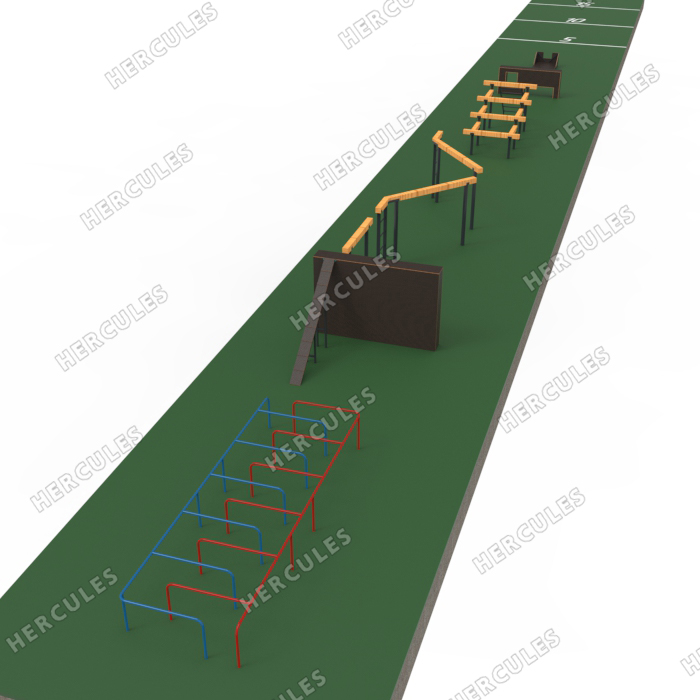

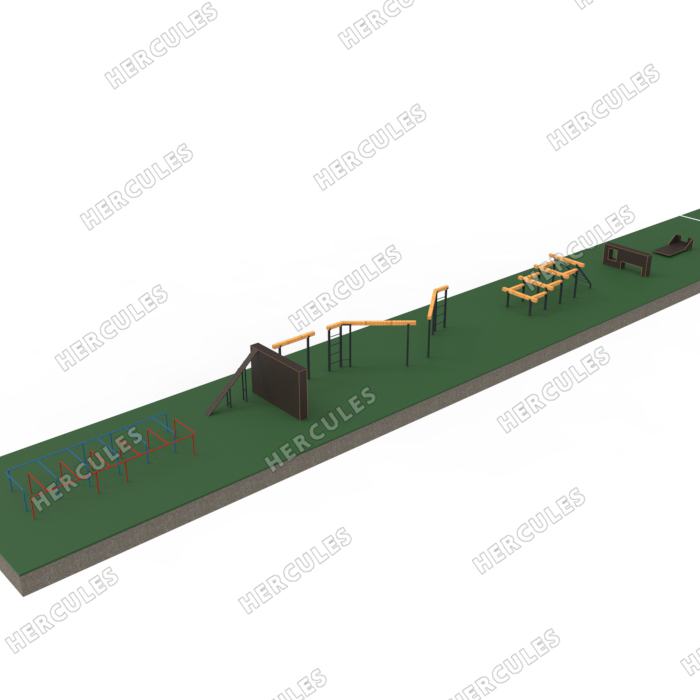

Габариты Примерные габаритные размеры ДхШхВ: 38,2х3х2 м. Примерные размеры зоны безопасности ДхШ: 60х6,6 м. Приблизительная масса 1200 кг. Транспортные габариты - ок.9-10м3.

Монтаж Сборно-разборная конструкция. Бетонирование опор в грунт на глубину. 425000
