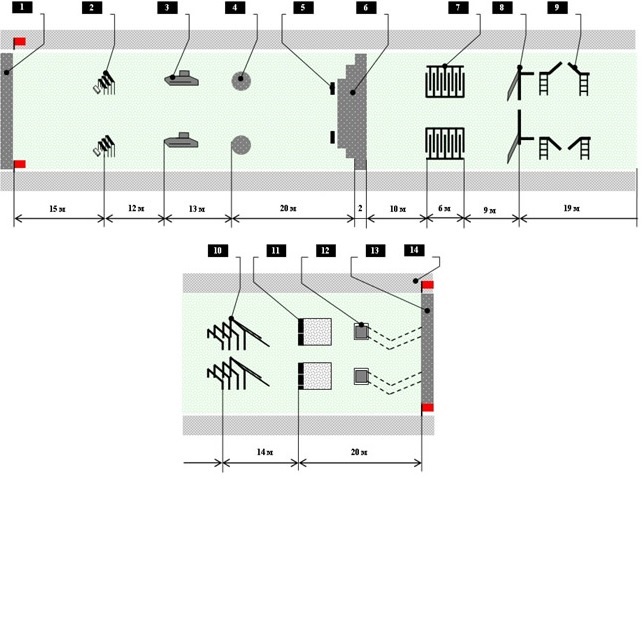

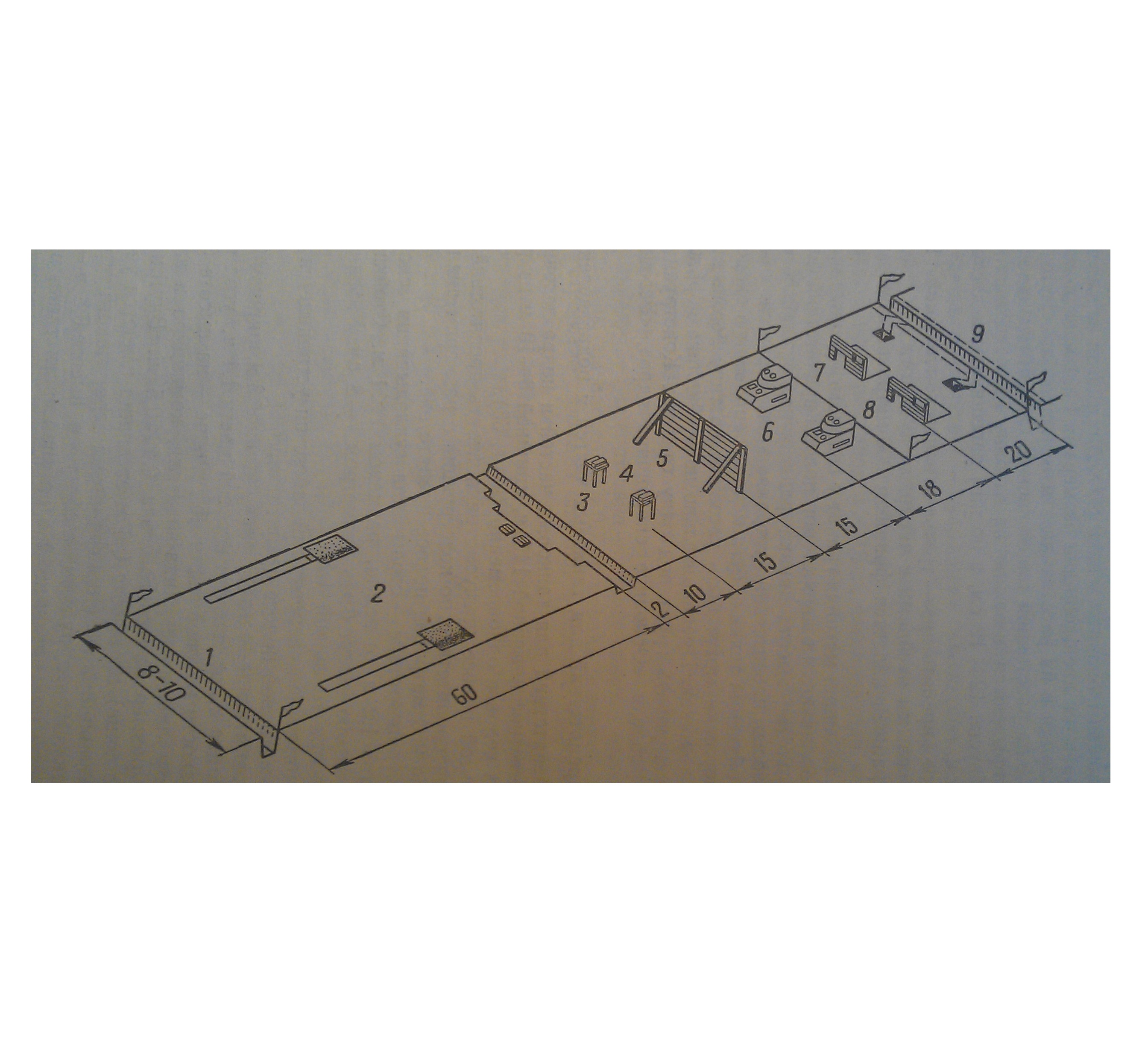

Полоса препятствий для танковых войск

Специальные контрольные упражнения для военнослужащих танковых, зенитно-ракетных, ракетных, инженерных и самоходных артиллеристских воинских частей (СКУТВ) предназначено для совершенствования военно-прикладных навыков военнослужащих и развития у них быстроты, скоростной и силовой выносливости, уверенности в своих силах, смелости и решительности. Прикладное назначение приёмов и действий, входящих в СКУТВ заключается в способности обученного военнослужащего, преодолевать искусственные и естественные препятствия на поле боя как самостоятельно, так и в составе подразделения с минимальной затратой физических усилий. Это упражнение (по элементам и в целом) изучается на занятиях по преодолению препятствий, а совершенствуется – на комплексных учебно-тренировочных занятиях. Элементы СКУТВ входят составной частью в упражнение 38 «Преодоление единой полосы препятствий в составе подразделения» и упражнение 39 «Бег с преодолением полосы препятствий в составе подразделения». Оно включается в перечень упражнений для подготовки военнослужащих в период подготовки к боевым действиям и является одним из контрольных упражнений, проверяемых в конце этого периода подготовки для получения индивидуальной оценки «готов» или «условно готов». Процесс обучения специальным приемам и действиям при изучении СКУТВ осуществляется в следующей последовательности: <br />
-     ознакомление, разучивание и тренировка (совершенствование) каждого элемента (приема или действия) в отдельности; <br />
-     комплексная тренировка СКУТВ в целом. Ознакомление направлено на создание у обучаемых правильного представления о разучиваемом приёме (действии), и рациональном способе его выполнения. Для ознакомления с каждым приемом (действием) необходимо: <br />
-     назвать приём (действие) в точном соответствии с НФП. Правильное название изучаемого приема (действия) способствует созданию определенного начального представления о нем; <br />
-     образцово показать приём (действие) в целом. Показ должен быть четким, проводиться в быстром (боевом) темпе и создавать ясное зрительное представление о приеме (действии) в общем виде. Показ может проводиться лично (для командира подразделения рекомендуется) или с привлечением одного из сержантов подразделения (заранее подготовленного и отлично выполняющего приём (действие) военнослужащего из числа обучаемых). Показ каждого приёма (действия) целесообразно демонстрировать поочередно сначала на левостороннем направлении, а затем на правостороннем и располагать подразделение таким образом, чтобы показчик был виден каждому занимающемуся в профиль. Для этого обучаемых выстраивают в развёрнутом строю в одну или две шеренги сбоку от очередного препятствия. При ознакомлении с приемом метания гранаты показчик должен находиться перед серединой строя. В случае личного показа руководитель командует сам себе; <br />
-     объяснить технику выполнения приёма (действия) и его предназначение. Объяснение техники выполнения каждого приёма (действия) на полосе препятствий осуществляется лаконично, без лишних подробностей. Внимание обучаемых задерживается только на наиболее существенных, по мнению руководителя, деталях техники и элементах соединений или комбинаций, от которых во многом зависит качество выполнения приема (действия). <br />
-     показать приём (действие) еще раз по частям или по разделениям с попутным объяснением техники его выполнения. Приём показывается с фиксацией основных двигательных элементов, с изложением техники их выполнения и в той последовательности, в какой приём (действие) будет разучиваться. Разучивание приема (действия) направлено на формирование у обучаемых новых двигательных навыков и совершенствование техники выполнения приёма (действия). Разучивание приёма (действия), в зависимости от его сложности и подготовленности обучаемых, осуществляется в целом, по частям, по разделениям или при помощи подготовительных упражнений. Способ разучивания для каждого приёма (действия) руководитель выбирает самостоятельно. При разучивании подразделение разбивается на две группы; каждая выстраивается в одну шеренгу сбоку от препятствия (сооружения) лицом вовнутрь полосы. Целесообразно группы менять местами для приобретения твёрдых практических навыков в преодолении препятствий по левому и правому направлениям. Тренировка (совершенствование) приема (действия) направлена на закрепление у обучаемых двигательных навыков, совершенствование физических и специальных качеств. Тренировка заключается в многократном повторении приёма (действия) с постепенным усложнением условий его выполнения и повышением физической нагрузки. Основным методом развития физических качеств у обучаемых во время тренировки приемов (действий) СКУ-34 является повторный метод. Повторный метод характеризуется многократным выполнением изучаемого приёма (действия) сначала в медленном, затем в быстром и наконец в боевом темпе с количеством повторений 5-6 раз. Продолжительность отдыха между подходами к препятствию в этом случае должна составлять 1-2 мин. Способ организации военнослужащих при отработке приемов (действий) на полосе препятствий на всех этапах обучения – поточный. Недостатком поточного способа является продолжительное ожидание своей очереди для выполнения приема (действия). Это ожидание тем больше, чем больше обучаемых в группе. На первых тренировочных занятиях совершенствуются приемы и действия в точности и быстроте выполнения при незначительном усложнении обстановки. На последующих занятиях основное внимание в процессе тренировки уделяется развитию выносливости и воспитанию настойчивости.   Техника выполнения упражнения «Специальное контрольное упражнение (СКУ) для военнослужащих танковых, зенитно-ракетных, ракетных, инженерных и самоходных артиллерийских воинских частей, танковых подразделений мотострелковых воинских частей, курсантов военно-учебных заведений, готовящих специалистов для этих воинских частей». Дистанция – 400 м. Исходное положение – стоя во рву. Выполняется в военной форме одежды с противогазом. 1.       Выскочить изо рва и пробежать 60 м по дорожке по направлению к первой траншее: <br />
-                   выскочить изо рва способом с опорой на колено. Для этого необходимо опереться руками о передний край траншеи, оттолкнуться ногами о её дно и выйти в упор на руки; затем, сгибаясь в пояснице, стать коленом между рук, приподнимаясь выскочить из траншеи и начать движение; <br />
-                   пробежать 60 м по дорожке по направлению к первой траншее в равномерном темпе и с максимальной скоростью. Стартовый разгон осуществлять частыми шагами, постепенно наращивая длину шага и сохраняя наклон туловища. С увеличением скорости наклон туловища уменьшить до оптимального. Основную часть дистанции преодолеть маховыми шагами. В конце дистанции, перед обеганием флажка, перейти на укороченный шаг. 2. Обежать флажок и в обратном направлении перепрыгнуть траншею: <br />
-                   обегание флажка осуществлять с незначительным уменьшением скорости бега по часовой стрелке при беге по левой дорожке и против часовой стрелки – при беге по правой; <br />
-                   перепрыгнуть траншею безопорным прыжком с приземлением на одну ногу. Для этого с разбегу оттолкнуться перед препятствием одной ногой, другую ногу вынести широким махом вперед вверх, перепрыгнуть через траншею, приземлиться на вынесенную вперёд ногу с сохранением симметричной работы рук и ног, как в обычном беге и немедленно продолжить движение. 3. Добежать до горки с грузом, поднять с земли ящик массой 40 кг на нижнюю полку, затем на среднюю и в обратном порядке опустить на землю. При поднимании ящика массой 40 кг на полки горки необходимо взять ящик с боков двумя руками, поднять с земли и с первым шагом вперед положить его на первую полку, затем со вторым шагом положить на вторую полку. Опускание ящика выполняется в обратной последовательности. 4. Влезть в люк механика-водителя, метнуть из верхнего люка гранату массой 600 г на 13 м по кругу диаметром 2 м. При непопадании в цель первой гранатой продолжить метание. Допускается использовать до поражения цели не более 3-х гранат. Вылезти через запасный люк: <br />
- влезть в люк механика-водителя пролезанием ногами вперёд; <br />
- метнуть из верхнего люка гранату массой 600 г на 13 м по кругу диаметром 2 м. Для метания гранаты необходимо, находясь в танке, взять гранату в правую руку и повернуться в сторону цели. Выпрямиться в полный рост и, прогибаясь в пояснице, отвести правую руку с гранатой вверх и назад до отказа. Затем, опираясь левой рукой о корпус танка, резко метнуть гранату цель. После каждого броска гранаты быстро опуститься в люк; <br />
- вылезание через запасный люк выполняется пролезанием головой вперед; предварительно рука с оружием подаётся вперёд. 5. Соскочить в ров, взять с заднего бруствера ящик массой 40 кг, перенести на передний бруствер, затем снова на задний и выскочить из рва: <br />
- соскочить в ров прыжком в глубину стоя (присев). Для этого необходимоостановиться на краю рва в положении стоя (присев), как можно ближе у его края, оттолкнуться, спрыгнуть на его дно на слегка согнутые ноги и повернуться кругом – в сторону ящика; <br />
- взять с заднего бруствера ящик массой 40 кг и перенести его на передний бруствер, затем - снова на задний. При переноске ящика необходимо взять ящик с боков двумя руками, поднять с земли и, прижав его к груди, повернуться кругом, донести до стенки рва и положить его на бруствер, затем, не останавливаясь, таким же способом перенести его обратно; <br />
- выскочить изо рва способом с опорой на колено. Этот метод подробно описан в пункте 1. Оказавшись на поверхности земли бегом продолжить движение к следующему препятствию. 6. Пробежать по проходам лабиринта. Техника передвижения по проходам лабиринта может быть различной и зависит от индивидуальных особенностей военнослужащего (силы рук и роста), а также от расположения входа в лабиринт (правобортный или левобортный). Проходы лабиринта с правобортным входом военнослужащие низкого ростапреодолевают следующим образом: подбежав к правобортному входу, войти правой ногой в проход лабиринта (1) и обхватить хватом сбоку левую вертикальную стойку под сочленением с горизонтальной перекладиной левой рукой (2). Подтягиваясь левой рукой к стойке, повернуться налево и сделать широкий шаг левой ногой вдоль прохода лабиринта (3); ступня ноги ставится на уровне вертикальной стойки прохода во 2-ю секцию лабиринта с быстрым переходом с пятки на носок. В конце шага левой ноги обхватить правой рукой сбоку стойку прохода под сочленением ее с горизонтальной перекладиной (4). Подтягиваясь правой рукой к стойке, повернуться направо и сделать короткий шаг правой ногой в проход 2-й секции лабиринта, несколько развернув носок ступни вправо (5). Двигаясь вдоль 2-й секции сделать широкий шаг левой ноги (6). Левой рукой в конце шага обхватить вертикальную стойку прохода в 3-ю секцию лабиринта (7). В такой же последовательности преодолеваются и остальные секции лабиринта. При выходе из лабиринта оттолкнуться руками от вертикальных стоек прохода и продолжить бег. Техника преодоления лабиринта военнослужащими высокого роста отличается тем, что они при движении в проходах лабиринта делают руками хват не за вертикальные стойки, а за горизонтальные перекладины сверху. Передвижение по проходам лабиринта с левобортным входом начинается с левой ноги с обхватом сбоку правой вертикальной стойки под сочленением с горизонтальной перекладиной (за горизонтальную перекладину сверху) правой рукой. Существует и другой способ передвижения по проходам лабиринта - боком, без поворотов. В этом случае при входе в лабиринт нужно левую ногу поставить между первыми столбиками, одновременно схватиться за середину горизонтальных перекладин. Затем, опираясь на руки и используя маховое движение правой ногой, сделать скачок на левой ноге вправо. С шагом правой ногой вперед в сторону на линию второго прохода лабиринта схватиться за следующую пару горизонтальных перекладин, обвести туловище около внутреннего столбика, сделать маховое движение левой ногой влево и совершить скачок влево на правой ноге. Таким образом, преодолеваются и остальные проходы лабиринта. 7. Перелезть через забор высотой 2 м «зацепом» или «силой». Военнослужащие ростом 2 м и более могут преодолевать забор с опорой на грудь (живот). Для перелезания «зацепом» необходимо с разбегу оттолкнуться любой ногой в одном шаге от забора и, опираясь в него носком другой согнутой ноги, ухватиться руками за верхний край забора. Подтянувшись, повиснуть на заборе левым боком так, чтобы его верхний край был под мышкой левой согнутой руки, а предплечье и ладонь прижаты к забору с противоположной стороны. Согнутую в колене левую ногу прижать к забору, махом правой ноги вверх зацепиться пяткой (голенью) за его верх, а затем, подтягиваясь правой рукой, перевалиться через забор. Соскочить на землю и продолжать движение. Для перелезания «силой» необходимо с разбегу оттолкнуться от земли одной ногой и, наскакивая на забор другой ногой, схватиться руками за его верхний край. Рывком подтянуться на руках и, помогая ногами, выйти в упор на руках. Наклониться вперед так, чтобы правая рука опиралась на забор с противоположной стороны, а левая оставалась на верхнем его крае и одновременно перенести ноги через забор. Соскочить на землю и продолжать движение. Для перелезания с опорой на грудь (живот) необходимо ухватиться руками за верхний край забора, оттолкнуться ногами от земли и навалиться на забор грудью (животом). Наклоняя корпус вперед, упереться ладонью одной руки о забор с противоположной стороны, придерживаясь другой рукой за верхний его край, перенести ноги, соскочить на землю и продолжить движение. 8. Преодолеть четыре ступени разрушенной лестницы с обязательным касанием двумя ногами земли между ступенями и пробежать под четвертой. Разновысокие ступени разрушенной лестницы преодолеваются последовательно: опорным прыжком с разбега (ступень высотой 0,8 м), перелезанием с опорой на руки (ступень высотой 1,2 м)иперелезанием с опорой на бедро (ступень высотой 1,5 м): <br />
- опорный прыжок применяются для преодоления невысоких препятствий после энергичного разбега и выполняются, с наступанием на препятствие или с опорой на руку и ногу. Прыжок с наступанием на препятствие выполняется после короткого и энергичного разбега. Для его выполнения необходимо оттолкнувшись ногой и подавая туловище вперед, наскочить на ступень на согнутую маховую ногу, не выпрямляясь, пронести над препятствием толчковую ногу и соскочить на неё на землю перед следующей ступенью. Руки при прыжке движутся, как при обычном беге. Для выполнения прыжка с опорой на руку и ногу необходимо с разбегу оттолкнуться левой ногой и, вынося правую руку вперед, наскочить на ступень, опираясь на неё левой рукой и отведенной в сторону слегка согнутой правой ногой. Не задерживаясь на препятствии, перенести через него левую ногу и соскочить на неё на землю, подав плечи и правую руку вперед; <br />
-     для перелезания с опорой на руки необходимо: подойти вплотную к ступени и, ухватившись руками за её верхний край, толчком обеих ног выйти в упор на руки, опереться ногой о верхний край препятствия, туловище подать вперед и, перенеся другую ногу между опирающейся ногой и руками, соскочить на неё на землю; <br />
-     для перелезания с опорой на бедро необходимо подойти вплотную к ступени и, ухватившись руками за её верхний край, энергичным толчком обеих ног выйти в упор на руки. Перенести над препятствием одну ногу, сесть на бедро, затем перенести другую ногу; не задерживаясь, соскочить с препятствия на землю и продолжить движение вперед с пробеганием под четвёртой, самой высокой, ступенью разрушенной лестницы. 9. Преодолеть стенку,применяя для этого прыжок с опорой на руку и ногу. Для выполнения прыжка необходимо с разбегу оттолкнуться левой ногой и, вынося правую руку вперед, наскочить на стенку, опираясь на неё левой рукой и отведенной в сторону слегка согнутой правой ногой. Не задерживаясь на препятствии, перенести через него левую ногу и соскочить на неё на землю, подав плечи и правую руку вперед. После приземления продолжить движение. 10. Соскочить в траншею, пройти по ходу сообщения и выскочить из колодца: <br />
- соскочить в траншею можно различными способами: прыжком в глубину стоя илиприсев, а также прыжком с опорой рукой и ногой и из положения сидя. Для выполнения прыжка в глубину из положения стоя или присев необходимо: встать или присесть на краю траншеи и, оттолкнувшись, спрыгнуть на дно траншеи на слегка согнутые ноги лицом в сторону хода сообщения. Для выполнения прыжка в глубину с опорой рукой и ногой о край траншеи необходимо: опереться левой рукой и правой полусогнутой ногой о край траншеи, оттолкнуться от него и спрыгнуть на дно траншеи на слегка согнутые ноги лицом в сторону хода сообщения. Для выполнения прыжка в глубину из положения сидя необходимо: сесть на край траншеи, свесив ноги, опереться руками о её край и, наклоняя плечи вперёд, оттолкнувшись руками, спрыгнуть на дно траншеи на слегка согнутые ноги лицом в сторону хода сообщения; <br />
- пройти по ходу сообщения грудью вперед шагом или бегом пригнувшись, опираясь локтями и предплечьями о стенки хода сообщения. Во время движения смотреть перед собой, ориентируясь по свету, падающему через колодец. Ход сообщения необходимо преодолеть за 8-10 шагов; <br />
-  выскочить из колодцабез остановки темпа движения. Для этого необходимо захватить руками край колодца, оттолкнуться ногами от его дна, выйти в упор на руки, стать стопой толчковой ноги между рук и, как бы падая вперед, начать бег. 11. Пролезть в пролом стенки. В зависимости от формы и размеров пролома пролезание может осуществляться головой вперед или головой и ногой вперед (через пролом размером 0,5х0,6 м, расположенный на высоте 0,35 м от земли), а также боком (через пролом размером 1х0,4 м расположенный на уровне земли): <br />
-     пролезание головой и ногой вперед является самым эффективным и скоростным методом пролезания, если позволяют размеры пролома (габариты военнослужащего). Для пролезания через пролом необходимо: поставить толчковую ногу на землю, примерно в 1 м от пролома, маховую ногу быстро послать вперед и поставить пяткой за нижним дальним краем пролома. Одновременно с движением маховой ноги нужно быстро согнуться и послать туловище и руки в пролом. Приземление маховой ноги надо делать на пятку с быстрым переходом на всю ступню. При выходе из пролома выпрямиться и продолжить движение. При выходе из пролома не надо торопиться с выпрямлением туловища, так как можно коснуться (удариться) спиной о верхнее ребро пролома и снизить скорость движения или травмироваться; <br />
-     пролезание головой вперед. Для пролезания через пролом необходимо: остановиться перед проломом, присесть на обе ноги и наклониться вперед; просунуть руки и голову в пролом; отталкиваясь сзади ногами от земли и руками от боковых кромок пролома, выскочить и продолжить движение; <br />
-       пролезание боком. Для пролезания через пролом необходимо: лечь боком плотно к отверстию и, постепенно просовывая в него руку, плечо, голову, ногу, а затем и все туловище, пролезть в него, подняться с обратной стороны пролома на ноги, повернуться в сторону движения и продолжить бег. 12. Взбежать по наклонной лестнице на четвертую ступень, соскочить с нее на землю и преодолеть три ступени с обязательным касанием двумя ногами земли между ступенями: <br />
-  чтобы взбежать по наклонной лестнице на четвертую ступень разрушенной лестницы необходимо: с разбегу наскочить на первую от земли ступеньку наклонной лестницы. Затем наклоняя туловище, схватиться руками за верхний срез четвёртой ступени разрушенной лестницы и, не останавливаясь, наступая последовательно на вторую, третью и четвёртую ступеньки наклонной лестницы, взбежать на самую высокую ступень разрушенной лестницы и встать на неё двумя ногами; <br />
-  соскочить с неё на землю между четвёртой и третьей ступенями на слегка согнутые ноги; <br />
- преодолеть три ступени с обязательным касанием двумя ногами земли между ступенями. Разновысокие ступени разрушенной лестницы преодолеваются последовательно: перелезанием с опорой на бедро (ступень высотой 1,5 м) и перелезанием с опорой на руки (ступень высотой 1,2 м и 0,8 м). 13. Влезть по вертикальной лестнице на балку, пробежать по ней, перепрыгивая через разрывы, и сбежать по наклонной доске. <br />
-     влезть по вертикальной лестнице на балку, наступая поочерёдно ногами на каждую ступеньку. Начинать подъём необходимо с той ноги, которая обращена в сторону предполагаемого движения по балкам. Во время подъёма оказывать себе помощь, ухватившись руками за балку разрушенного моста сверху. Находясь на второй ступеньке выйти в упор на руках. После того, как одна нога наступит на последнюю ступеньку, другой <br />
- встать на колено на балку между руками, как можно ближе к одноимённой руке, а вторую руку передвинуть по балке в сторону движения. Перевести ногу с колена на ступню снаружи одноименной руки и опираясь на эту ногу и одновременно разгибаясь, поставить ступню второй ноги вдоль балки в направлении движения. Для удержания равновесия не рекомендуется подниматься в полный рост; пробежать по балкам, перепрыгивая через разрыв. Скорость передвижения по балкам разрушенного моста должна подбираться индивидуально с учётом соблюдения требований безопасности при передвижении по узким опорам, расположенным на высоте. Для удержания равновесия во время передвижения корпус подать вперед, ноги слегка согнуть, ступни ног ставить прямо вдоль балки, при необходимости балансировать вытянутыми в стороны руками. Движение выполнять короткими и быстрыми шагами на слегка согнутых ногах. В движении смотреть на балку и разрыв между балками. Разрыв преодолевать мягким прыжком без потери скорости с приземлением на одну ногу у края балки и с одновременным переходом на шаг другой ногой; <br />
-  сбежать по наклонной доске на землю тремя-четырьмя короткими шагами. Для этого наклонив туловище вперед, ставить ступни ног прямо и попеременно вдоль наклонной доски. На очередном шаге приземлиться на одну (две) ноги на землю на слегка согнутые ноги и начать разбег с нарастающим темпом для преодоления очередного препятствия. 14. Перепрыгнуть ров шириной 2 м безопорным прыжком с приземлением на одну ногу. Для этого с разбегу оттолкнуться перед препятствием одной ногой, другую ногу вынести широким махом вперед вверх, перепрыгнуть через препятствие, приземлиться на вынесенную вперёд ногу с сохранением симметричной работы рук и ног, как в обычном беге и немедленно продолжить движение. 15. Пробежать 60 м, перепрыгнуть первую траншею: <br />
- пробежать 60 м методом, который подробно описан в пункте 1. В конце дистанции, подобрать ногу для совершения прыжка и заранее определить для себя место отталкивания опорной ногой для перепрыгивания через траншею; <br />
-  перепрыгнуть первую траншею методом, который подробно описан в пункте 2. 16. Обежать флажок, перепрыгнуть траншею: <br />
-  обежать флажок методом, который подробно описан в пункте 2 и, выйти на такую точку полосы препятствий, с которой можно было бы сделать достаточный разбег для преодоления траншею прыжком (дистанция для разбега подбирается индивидуально); <br />
- перепрыгнуть траншею методом, который подробно описан в пункте 2. 17. Пробежать 60 м и соскочить в ров: <br />
- пробежать 60 м методом, который подробно описан в пункте 1; <br />
- соскочить в ров методом, который подробно описан в пункте 5.  Оборудование     Стоимость ед., руб.     Кол-во     Стоимость всего, руб.      1. Траншея глубиной 1,5 м и шириной по верху 1 м, длина 10м     163 000 ₽     1     163 000 ₽      2. Горка с грузом (высота полок - 0,6, 1,25 и 1,65 м, длина - 0,6 м, ширина горки - 0,7 м)     40 000 ₽     2     80 000 ₽      3. Макет танка длиной 3 м и шириной 2 м      177 000 ₽     2     354 000 ₽      4. Круг для метания гранат Ф2м     25 000 ₽     2     50 000 ₽      5. Ящик массой 40 кг     16 000 ₽     2     32 000 ₽      6. Ров шириной по верху 2, 2,5 и 3 м, глубиной 1 м     352 000 ₽     1     352 000 ₽      7. Лабиринт длиной 6 м, шириной 2 м и высотой 1,1 м     40 000 ₽     2     80 000 ₽      8. Забор с наклонной доской      102 000 ₽     2     204 000 ₽      9. Разрушенный мост     104 000 ₽     2     208 000 ₽      10. Разрушенная лестница     55 000 ₽     2     110 000 ₽      11. Стенка с двумя проломами     55 000 ₽     2     110 000 ₽      12. Колодец и ход сообщения     186 000 ₽     2     372 000 ₽      13. Траншея глубиной 1,5 м и шириной по верху 1 м     165 000 ₽     1     165 000 ₽      Всего                 2 280 000 ₽     <br />
<br />

Характеристики Основной материал - усиленная стальная труба (круглая или профильная) с толщиной стенки не менее 3 мм; брус, влагостойкая фанера.

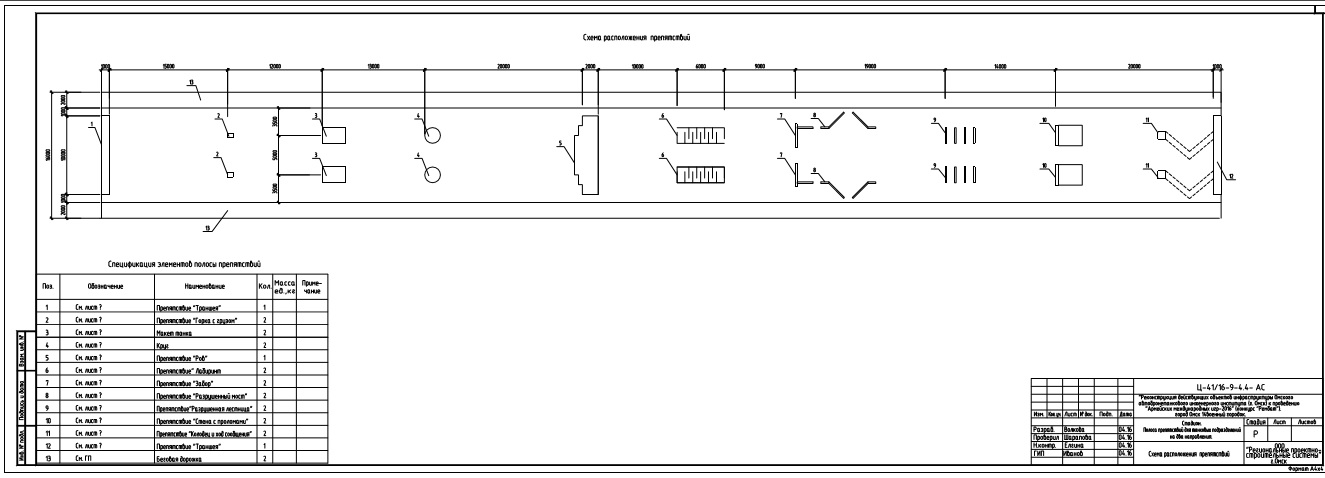

Габариты 1. траншея глубиной 1,5 м и шириной по верху 1 м; 2. горка с грузом (высота полок - 0,6, 1,25 и 1,65 м, длина - 0,6 м, ширина горки - 0,7 м; груз - ящик массой 40 кг, размером 1,1х0,4x0,2 м с двумя ручками для переноски); 3. макет танка длиной 3 м и шириной 2 м (высота башни – 2,2 м, носовой части -1,4 м, угол наклона передней плоскости - 45°, днище на высоте 0,4 и от земли, диаметр люков механика-водителя, командира и заряжающего - 0,5 м, размер запасного люка – 0,4х0,5 м; в задней половине макета на высоте 0,6 м от днища имеются упоры для ног, необходимые при выскакивании и метании гранат, посредине башни - дверь размером 1х0,5 м, под дверью на высоте 0,6 м от земли - брусок для опоры ногой); 4. круг диаметром 2 м для метания гранат; 5. ящик массой 40 кг; 6. ров шириной по верху 2, 2,5 и 3 м, глубиной 1 м; 7. лабиринт длиной 6 м, шириной 2 м и высотой 1,1 м (количество проходов - 10, ширина прохода - 0,5 м); 8. забор высотой 2 м, толщиной 0,25 м с наклонной доской длиной 3,2 м, шириной 0,25-0,30 м; 9. разрушенный мост высотой 2 м, состоящий из трех отрезков (прямоугольных балок 0,2x0,2 м): первый длиной 2 м, второй - 3,8 м с изгибом в 135° (длина от начала до изгиба - 1м), третий - 3,8 м с изгибом в 135° (длина от начала до изгиба - 2,8 м), разрывы между отрезками балок - 1 м, в начале второго и третьего отрезков балки и в конце препятствия - вертикальные лестницы с тремя ступенями; 10. разрушенная лестница шириной 2 м (высота ступеней - 0,8, 1,2, 1,5 и 1,8 м, расстояние между ними - 1,2 м, у высокой ступени - наклонная лестница длиной 2,3 м с четырьмя ступенями); 11. стенка высотой 1,1 м, шириной 2,6 м и толщиной 0,4 м с двумя проломами: нижний размером 1х0,4 м расположен на уровне земли, верхний размером 0,5х0,6 м - на высоте 0,35 м от земли; 12. колодец и ход сообщения (глубина колодца 1,5 м, площадь сечения по верху – 1х1 м; в задней стенке колодца - щель размером 1x0,5 м, соединяющая колодец с перекрытым ходом сообщения глубиной 1,5 м, длиной 8 м с одним изгибом; расстояние от колодца до траншеи по прямой - 6 м); 13. траншея глубиной 1,5 м и шириной по верху 1 м; 14. беговая дорожка шириной 2 м.

Монтаж Сборно-разборная конструкция. Бетонирование опор в грунт на глубину. Для монтажа используются болтовые соединения, в месте монтажа сварные работы не требуются.
