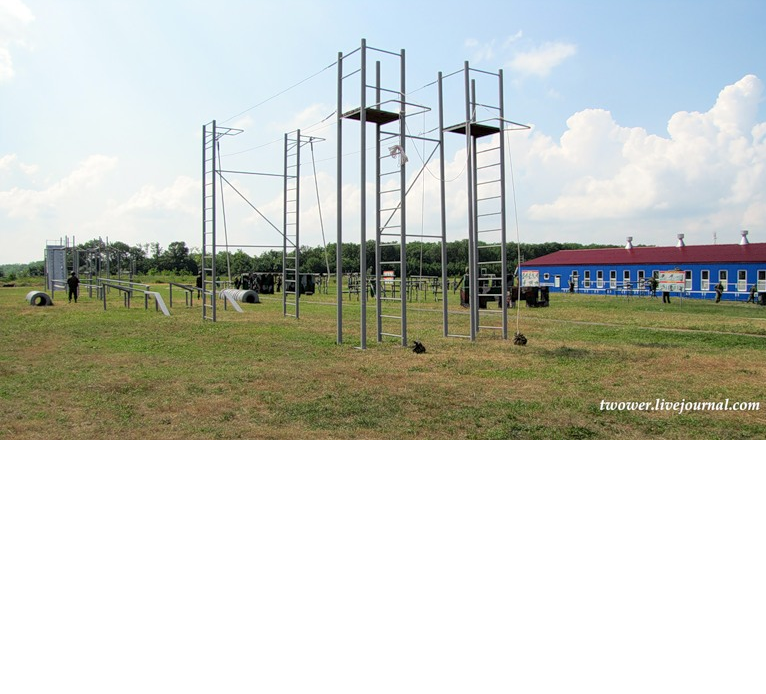

Горная полоса препятствий

Характеристики Горная полоса препятствий Ориентировочная площадь – 2400 м2 (100 х 24 м). Цвет покраски – по выбору заказчика. Состав препятствия: 1. Линия начала полосы препятствий. 2. Канатный переход (труба d=150 мм. - 108,0 п.м.; труба d=30мм. - 32 п.м., прут металлический d=10мм. - 1 п.м., уголок №4 (40 х40 х4,0 мм.) длиной 12 п.м., уголок 30 х 30 х 4,0 мм. – 5 п.м., профнастил h=50 мм. – 1 м2., трос стальной d=15 мм. - 18 п.м., трос стальной d=5 мм. - 18 п.м., верёвка альпинистская d=11 мм. - 32 п.м.), состоящий из двух 6,5 м. вышек, удалённых одна от другой на 8,0 м. и соединенных двумя тросами (нижний – основной,d=10,0– 12,0 мм., верхний – страховочный, d=5,0-6,0 мм.): - первая вышка – на четырёх опорных столбах, установленных в квадрате 1,0х1,0 м., на вышке на высоте 5,0 м. от земли устроена терраса 1,0 х 1,0 м., с внешней стороны террасу огораживают перила (нижние – высотой 0,5 м., верхние – 1,5 м.), со стороны нижних перил на уровне террасы привариваются боковые перила, вынесенные в сторону на 0,5 м.; груз высотой 8,5 м. и массой 20 кг подвешен на основной веревке, перекинутой через боковые перила и привязанной к нижним перилам; - вторая вышка – на двух опорных столбах, установленных в 1,0 м. один от другого, к верхним перилам, вынесенным на 1,0 м. в сторону, прикрепляют основную верёвку, сложенную вдвое (канат), длиной 4,0 м.; на обеих вышках через 0,4 м. приварены ступни диаметром 0,03 м. Первый участок тропы (швеллер № 20 (200,0 х 73,0 х 7,5,0 мм.) длиной 20 п.м., труба d=150 мм. – 16 п.м., уголок №4 (40,0х40,0х4,0) - 5 п.м., брус 0,2х0,2 м. - 20 п.м.), состоящий из трёх отрезков (балки шириной 0,2 м., толщиной 0,1 м.): - первый – наклонный – длиной 2,0 м., второй 3,5 м. с изгибом в 1350 (длина от начала до изгиба – 2,0 м.); третий – длиной 2,5 м. с изгибом в 1350 (длина от начала до изгиба – 1,5 м.); между вторым и третьим отрезком угол 900; высота 1,2,4 и 5-го столбов, поддерживающих балки, -1,0 м., высота 3-го столба – 1,5 м. Ограниченный проход длиной не менее 4,0 м. (смещён от оси полосы на 3,0 м.), (образованный из закопанных вертикально вплотную одна к другой автомобильных покрышек «УРАЛ», в количестве – 30 шт., имеющих диаметр внутреннего отверстия не более 0,52 м.; нижний край отверстия должен быть на уровне земли. Второй участок тропы, состоящий из трёх отрезков (швеллер № 20 (200,0 х 73,0 х7,5 мм) - 20,0 п.м., труба d=150 мм - 37,0 п.м., прут металлический d=10,0 мм - 1 п.м., уголок № 4 (40,0 х 40,0 х 4,0 мм) - 7 п.м., брус 0,2 х 0,2 м. – 20 п.м., верёвка альпинистская d=11 мм – 18 п.м.), балки шириной 0,2 м., толщиной 0,1 м.): - первый длиной 2,5 м с изгибом в 1350 (длина от начала до изгиба – 2,0 м.), между правым и вторым отрезками угол 900; высота столбов, поддерживающих балки: 1-го и 2-го – 1,0 м; 3-го и 4-го – 1,5 м.; 5-го - 2,0 м.; - второй – 2,0 м.; - в конце тропы установлена жёсткая опора h=3,5 м., шириной 1,0 м. Верёвочный мост - основная верёвка, сложенная вдвое. Металлическая конструкция (труба d=150,0 мм. – 106,0 п.м., труба d=30,0 мм – 22,0 п.м., прут металлический d=10,0 мм. – 1,0 п.м., уголок №4 (40,0 х 40,0 х 4,0) – 12,0 п.м., трос стальной d=5,0 мм, – 52 п.м., бревно d=25,0 см – 16,0 м.), состоящая из вертикальной лестницы высотой 5,0 м. и шириной 0,5 м. (ступени d=0,03 м. приваренные через 0,04 м. до высоты 4,0 м.); на высоте 5,0 м. вертикальные стойки соединены для крепления веревочного моста; на высоте 4,0 м. к верхней ступени лестницы крепится конец горизонтальной лестницы (ширина – 0,5 м. и длина – 4,0 м.) со ступенями d=0,03 м. (ступени приварены через 0,4 м.); на вертикальных стойках вдоль лестницы (по обеим сторонам) на высоте 5,0 м натянуты страховочные тросы (верёвки). Качающееся бревно длиной 8,0 м., толщиной не более 0,25 м. подвешено на высоте 0,6 м. от земли к жестким опорам высотой 4,0 м. с помощью тросов (расстояние между опорными столбами – 2,0 м.). Горка (труба d=15,0 см. – 26,0 п.м., труба d=3,0 см. – 8,0 п.м., прут металлический d=1,0 см. – 1 п.м., лист металлический h=0,3 см. – 24,0 м2, уголок № 4 (40,0 х 40,0 х 4,0 мм.) – 8,0 п.м., уголок № 7,5 (75,0 х 75,0 х 6,0 мм.) – 8,0 п.м., профнастил h=0,5 см. – 16 п.м.), балка двутавровая № 10 (100,0 х 68,0 х 45,0 мм.), балка двутавровая № 10 (100,0 х 68,0 х 45,0 мм), брус 0,2 х 0,2 м.), - 9,0 п.м.,    доска обрезная 20 мм. – 9,0 п.м., верёвка альпинистская d=1,1 см. – 16,0 п.м., кирпич силикатный – 1200 шт.). Основание образовано из четырёх опорных столбов высотой 5,0 м., установленных в прямоугольнике размером 2,0 x 1,0 м.; на высоте 5,0 м. установлена терраса размером 2,0 x 1,0 м., ограниченная перилами высотой 0,6 м., наклонная стенка (деревянная) шириной 2,0 м. и длиной 7,0 м., вдоль каждого направления которой справа и слева делаются упоры высотой 0,05 м. и длиной 0,2 м., расстояние между упорами – 0,5 м.; вертикальная стенка шириной 2,0 м., на которой для каждого направления сверху донизу на расстоянии 0,5 м. один от другого сделаны вырезы треугольной формы со стороной 0,15 м., с боковых сторон между наклонной и вертикальной стенками на высоте 2,0 м. от земли оборудованы боковые стенки, имеющие 4 карниза: нижний длиной 2,0 м., верхний длиной 0,5 м. на высоте 4,0 м. от земли, средние карнизы длиной 0,5 м. размещены равномерно между верхними и нижними карнизами (ширина карниза – 0,08 м.); основная веревка длиной 10,0 м. крепится на верхний обрез наклонной стенки. Сухое русло реки (кирпич силикатный –  ориентировочно 96 шт.) длиной 20,0 м с двенадцатью выступающими на 0,25 – 0,3 м. камнями: первый камень – на расстоянии 2,0 м. от вертикальной стенки горки и смещён в вправо (влево) от боковой оси горки на 0,75 м.; второй - 3,25 м., смещён в влево (вправо) на 0,5 м.; третий – 4,75 м. на оси; четвертый 6 м., смещен в вправо (влево) на 1 м., пятый - 7,0 м, на оси; шестой - 8,25 , смещен в влево (вправо) на 0,5 м.; седьмой - на 9,5 м., смещён в вправо (влево) на 0,5 м.; восьмой – 11,0 м., смещён в вправо (влево) на 1,0 м.; девятый - 13,75 м., в влево (вправо) на 0,5 м.; десятый – 14,5 м., смещен в вправо (влево) на 0,75 м.; одиннадцатый – 16 м., на оси, размер камней по верху – 0,25 x 0,25 м. Линия финиша. Круг диаметром 3 м. – цель для метания гранат. По периметру установить флагштоки. Проектом предусмотреть указатели для выхода с территории.

Габариты стенки для перелезания ДШВ 3000х300х5000 стенка с канатом ДШВ 3000х150х5000 стенка с покрышками ДШВ 3000х1000х5000 высокий мост ДШВ 4500х900х6000

Монтаж Монтаж - бетонирование закладных элементов на глубину 50-100 см.
